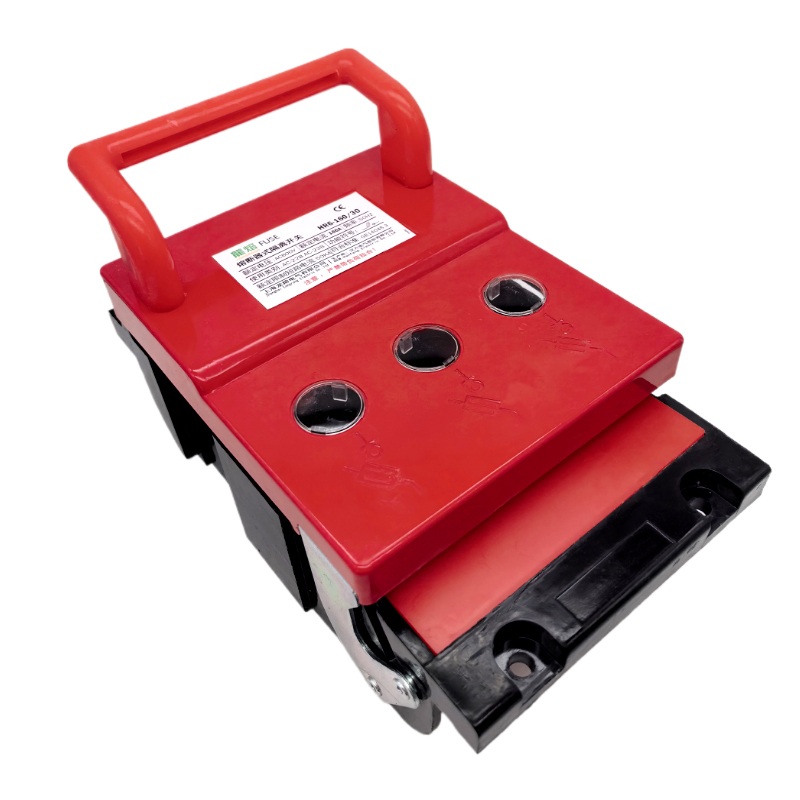

熔斷器式隔離開關

系列：HR6系列

型號：HR6-160/30

安裝方式：固定式、掛接式

可增配微動開關，提供開關斷開、 閉合信號反饋。

適用電路類型：交流電（AC）

適配熔斷器尺寸：NT 00

熔斷器符合標準：IEC 60269-2  GB/T 13539.2

輔助開關參數

約定發熱電流：3A

相應使用類別下額定工作電流le和工作電壓 Ue:

220V/0.45A（AC-15）

220V/0.05A（DC-13）

電氣參數

帶400V熔斷器

額定工作電流Ue：160 A

額定工作電壓Ie：400 V

額定絕緣電壓Ui：1000 V

約定發熱電流Ith：160 A

額定沖擊耐受電壓Uimp：12 kV

額定限制短路電流Iq：100 kA

使用類別：AC-23B

帶690V熔斷器

額定工作電流Ue：100 A

額定工作電壓Ie：690 V

額定絕緣電壓Ui：1000 V

約定發熱電流Ith：100 A

額定沖擊耐受電壓Uimp：12 kV

額定限制短路電流Iq：50 kA

使用類別：AC-22B

共同參數

額定頻率：50 Hz/ 60 Hz

極數：3P

機械參數

產品寬度：135 mm

產品高度：215 mm

產品深度：142 mm

操作方式：手動操作

包裝參數

盒/箱包裝件數：1/4

盒包裝尺寸：230 mm × 195 mm × 135 mm × 15.5 mm

箱包裝尺寸：405 mm × 250 mm × 325 mm

凈重：2.08 kg

包裝材料：紙箱

包裝類型：箱裝

環境條件

工作溫度范圍：-5°C 到 +40°C

安裝方式：垂直安裝

符合標準

GB/T 14048.3-2017

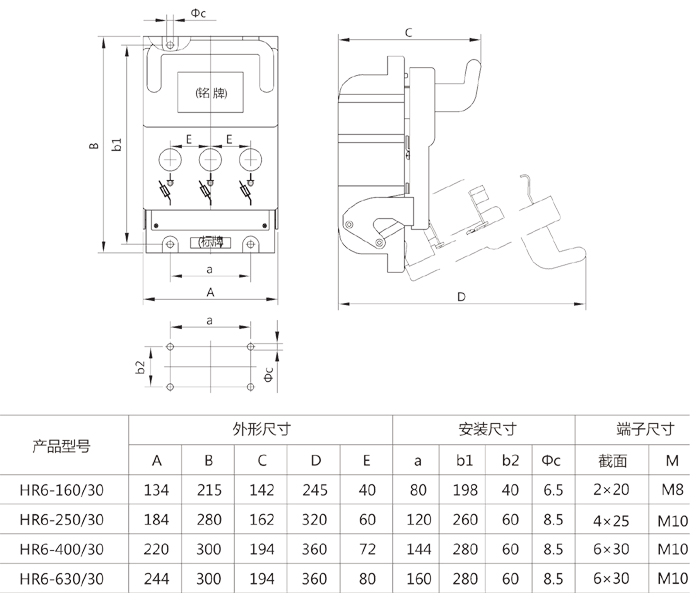

外形尺寸
